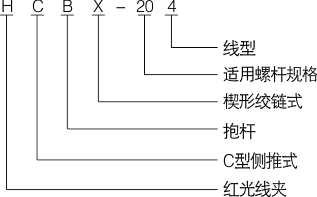

型號意義

產品概述

HCBX系列側推式抱桿線夾，主要用于導線與變壓器、真空斷路器等電力設備螺柱狀出頭樁頭與導線之間的連接，可用于銅、鋁螺桿與銅絞線導線、鋁絞線、銅芯鋁絞線的過渡連接。其性能優于普通螺栓型設備線夾，具有接觸電阻低、對導線握力恒定持久，免維護等優點。

產品優點

本產品繼承了HCJB系列側推式并溝線夾的所有優點:
1、與設備接線螺柱之間采用螺紋連接，且螺套有開縫間距，用于絞軸母楔塊壓緊后，使內開縫部位變形，可加大對接線螺柱的抱緊力，使接觸更可靠，并降低了接觸電阻。
2、對導線的連接方式與側推式并溝線夾相同，具有壓緊力接續可靠、接續電阻低的優點。
3、主體采用高彈性鋁合金材料，充分利用了C形結構的儲能優勢，使線夾與導線保持同呼吸，避免了因氣候和運行中熱脹冷縮引起的線夾性能下降。
4、螺栓型絞軸式內楔結構，安裝簡單方便，施工省力，安裝后能達到平衡鎖定的狀態，達到免維護的目的。
5、具有接觸面積大，接續電阻低的優點。

安裝與使用

a、在安裝前，請再次確定使用的線夾是否與導線及變壓器螺栓規格相符合。
b、安裝本體，將本體的螺紋部分擰到變壓器上，條件允許時螺栓端部應超出本體，并擰緊變壓器出頭上的備緊螺母。
c、將導線放入本體線槽，并將配合好的主塊和支塊轉成一定角度，按主塊對應出頭端，支塊對應導線的原則，壓入本體中。
d、裝入螺栓等緊固件，可用手預緊。
e、用扳手擰緊螺母，直到主塊與支塊成水平狀。
f、檢查安裝，本體應有明顯變形撐開。
a、在安裝前，請再次確定使用的線夾是否與導線及變壓器螺栓規格相符合。
b、安裝本體，將本體的螺紋部分擰到變壓器上，條件允許時螺栓端部應超出本體，并擰緊變壓器出頭上的備緊螺母。
c、將導線放入本體線槽，并將配合好的主塊和支塊轉成一定角度，按主塊對應出頭端，支塊對應導線的原則，壓入本體中。
d、裝入螺栓等緊固件，可用手預緊。
e、用扳手擰緊螺母，直到主塊與支塊成水平狀。
f、檢查安裝，本體應有明顯變形撐開。安裝與使用

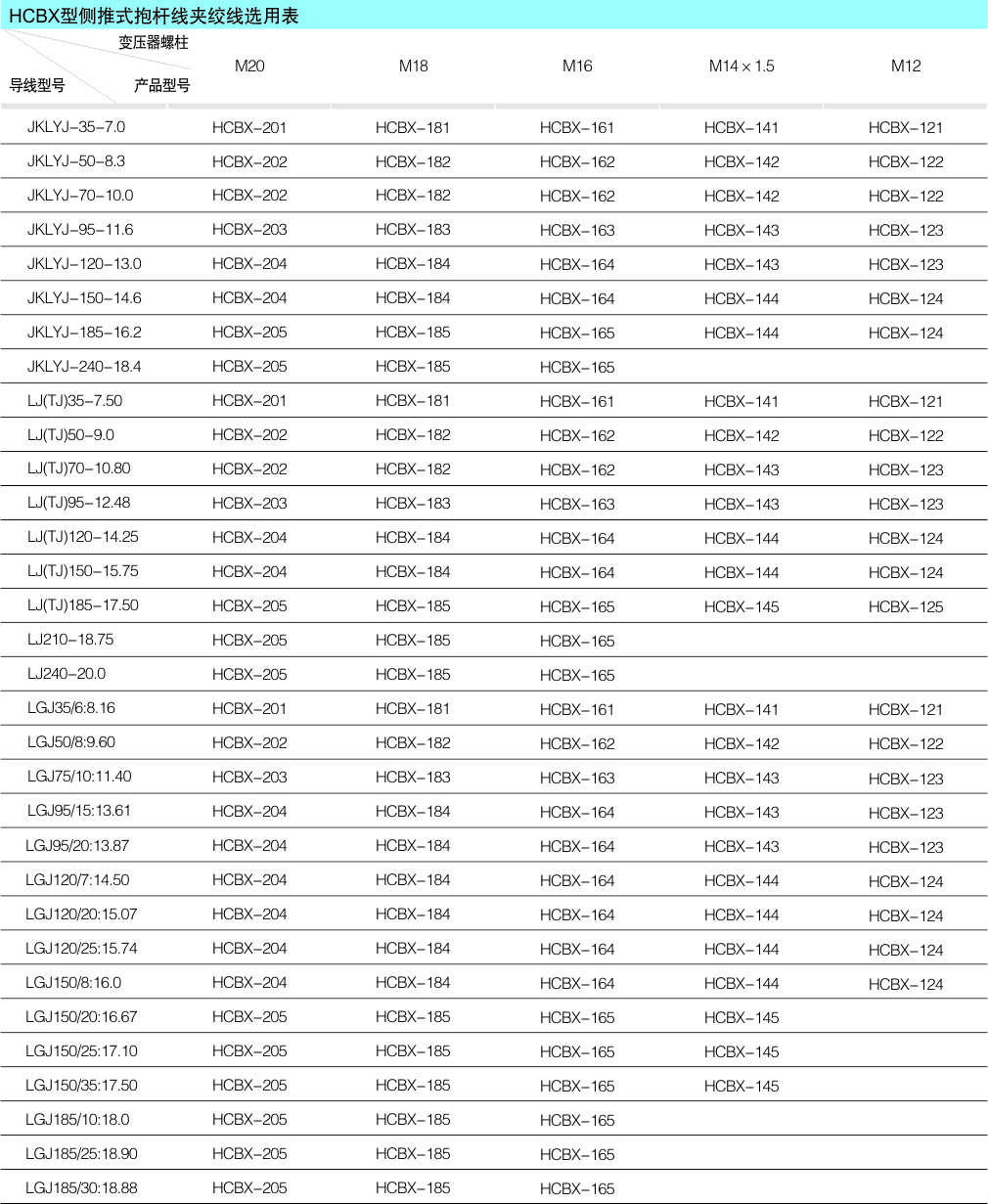

線型說明：1.JKLYJ-架空絕緣鋁絞線；
                   2.LJ-鋁絞線；
                   3.TJ-銅絞線；
                   4.LGJ-鋼芯鋁絞線。
